【芯品推薦】BCT2601高效高壓帶路徑管理的3A單節鋰電池充電芯片

2024.04.11
2771

廣芯電子專注于高性能模擬和混合信號集成電路芯片的設計、研發和銷售，有LDO、DCDC、充電管理、模擬開關、放大器、電平轉換、LED驅動等產品，廣泛應用于手機、平板、安防、智能家居、家電、通信、工業控制等領域。

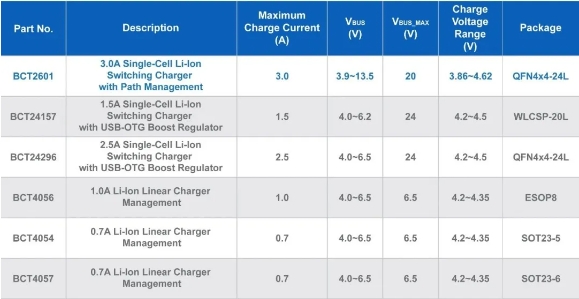

廣芯電子在充電產品線領域的型號主要包括：0.7A的線性充電芯片BCT4054和BCT4057；1A線性充電芯片BCT4056；1.5A帶OTG功能的可編程開關充電芯片BCT24157；2.5A的帶OTG功能的可編程開關充電芯片BCT24296；高效高壓帶路徑管理的3A單節鋰電池充電芯片BCT2601等。本文重點對BCT2601進行介紹。



BCT2601介紹


作為一個集成電壓轉換器和功率開關的單節鋰電池充電芯片。BCT2601支持路徑管理，可適用于3.9V-13.5V的寬工作電壓，能支持大部分手機、平板以及各種便攜設備的應用。完全可以兼容USB2.0和USB3.0的供電電流，并且也完全符合USB接口OTG輸出規范。
路徑管理功能，可以允許BCT2601在給電池充電的同時給系統供電，在適配器供電能力充足的情況下可以大大提高充電速度，并且在電池電壓過低時只要插入充電器可以立即開機，甚至沒有電池的情況下只要插入適配器也可以讓系統正常工作。
BCT2601采用了QFN4x4-24L的封裝，散熱性能優異的同時也方便走線設計。

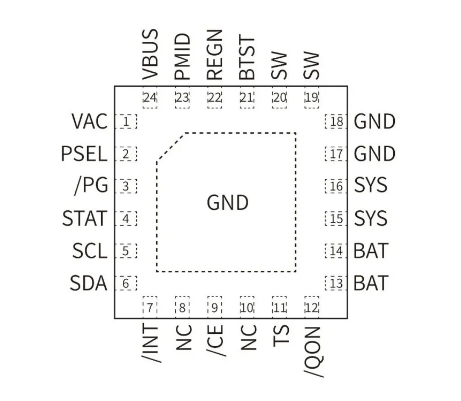

BCT2601管腳分布圖

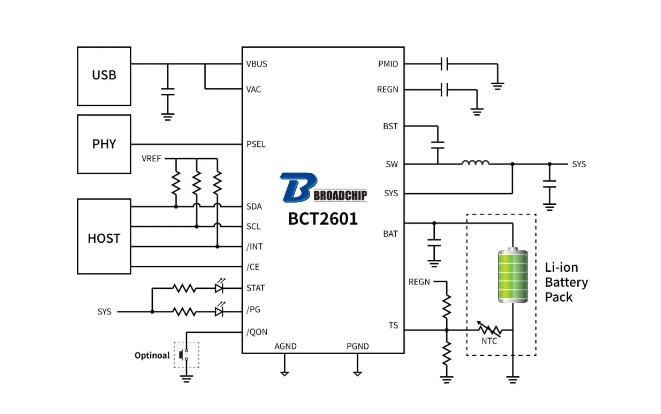

BCT2601典型應用電路圖
