廣達天下，芯創未來

【芯品推薦】廣芯電子閃光燈驅動芯片應用

廣芯電子
2024.08.30
3163
點亮未來視界，光影隨心


在這個追求極致視覺體驗的時代，每一個細節都被賦予了前所未有的重要性。光，作為自然界最純粹、最富有表現力的元素之一，其在影像世界中的應用更是被推向了極致。想象一下，在暗夜的街頭，一瞬即逝的靈感被精準捕捉；在昏暗的室內，每一個細微表情都被溫柔照亮。這一切，都離不開閃光燈芯片的精湛工藝與卓越性能。

廣芯電子閃光燈驅動芯片系列，將讓您手機拍攝的每一次閃光都成為精準捕捉瞬間、定格美好的藝術杰作。

針對閃光燈驅動，廣芯電子提供各種單芯片解決方案。

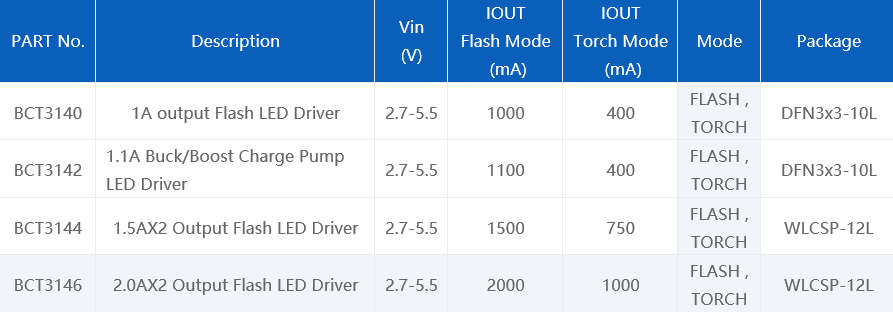

廣芯閃光燈驅動IC系列
閃光燈驅動芯片典型應用電路對比如下：
           Charge Pump 3140/3142

Boost 3144/3146
640 (1).jpg

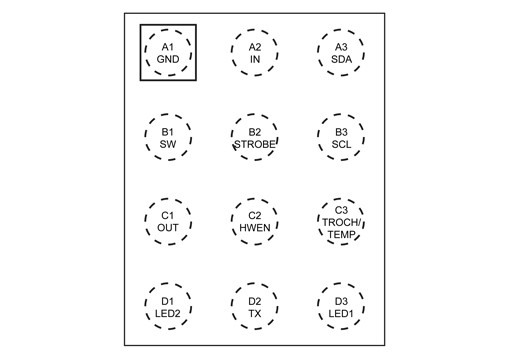

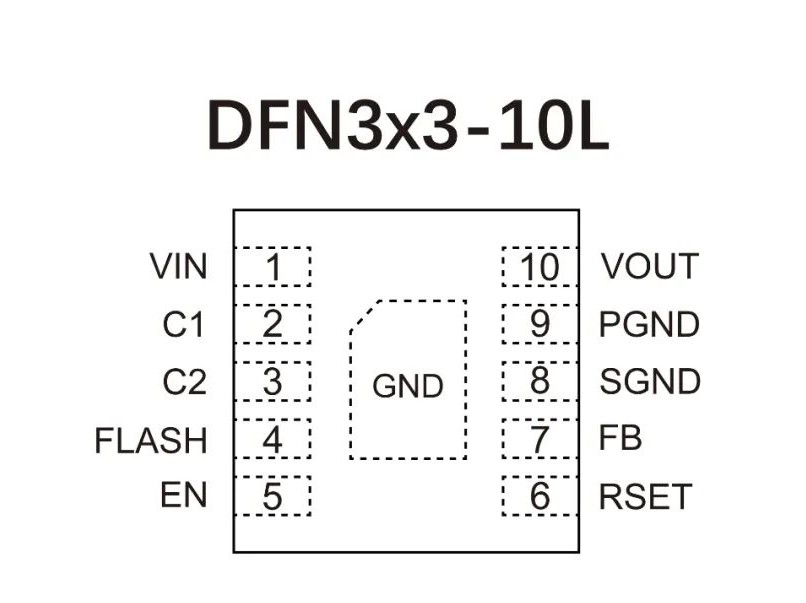

封裝，管腳分布如下（Top View）：



從升壓方式上來說，閃光燈驅動的解決方案主要有兩種，一種利用電容升壓，另一種是利用電感升壓。

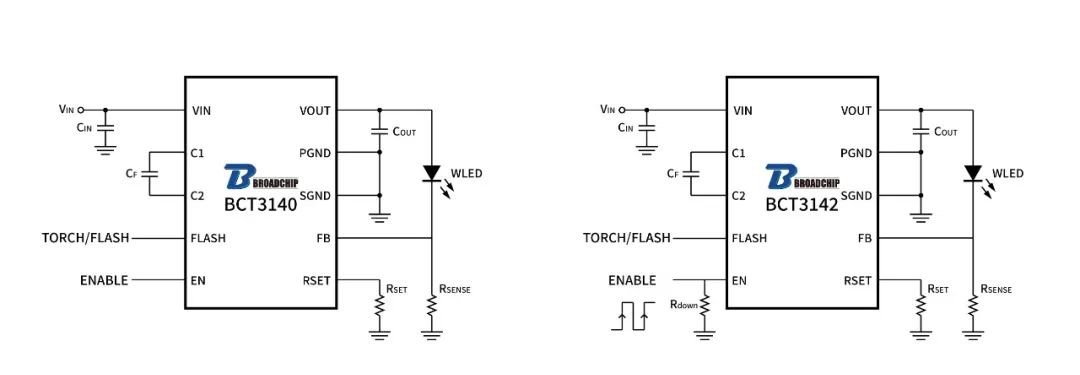

電容電荷泵升壓拓?fù)溟W光燈驅動優勢，BCT3140/BCT3142的典型應用：

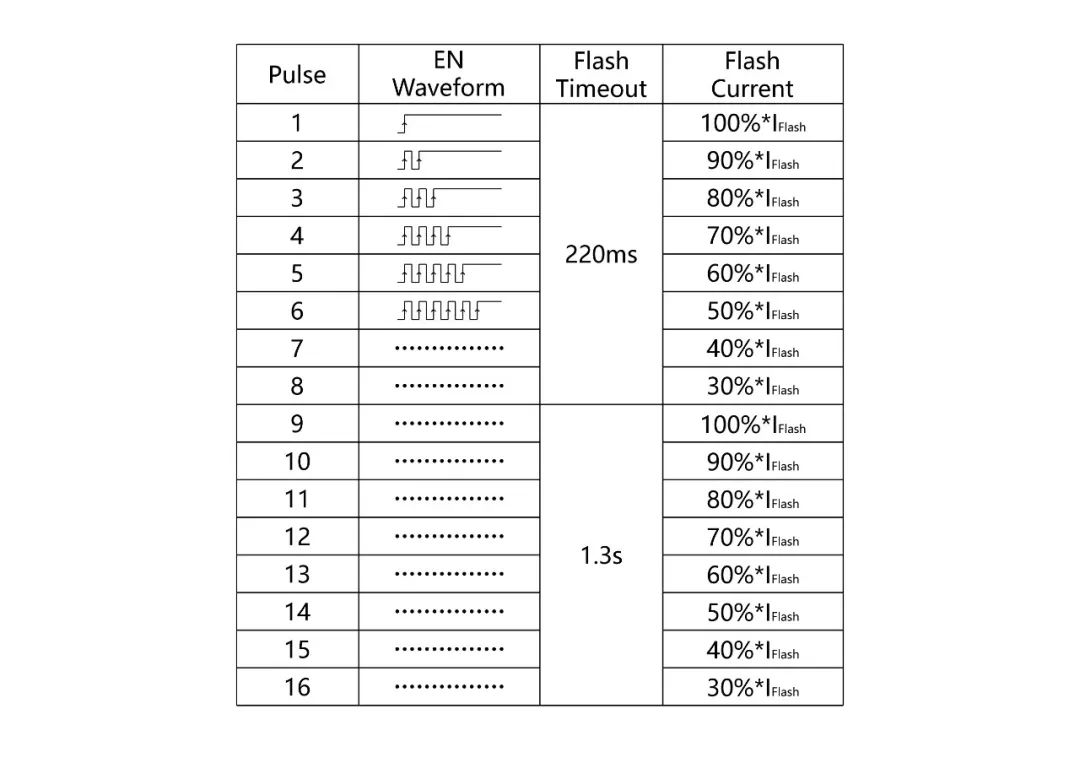

BCT3142  1線接口（Flash）設置：


BCT3142是BCT3140的迭代升級產品，兩者的主要區別如下：
1. BCT3140閃光電流固定，閃光超時時間固定。
    BCT3142 EN采用1線接口，支持8檔閃光電流調節和2檔閃光超時調節。

2. BCT3140驅動能力1A, BCT3142驅動能力1.1A。

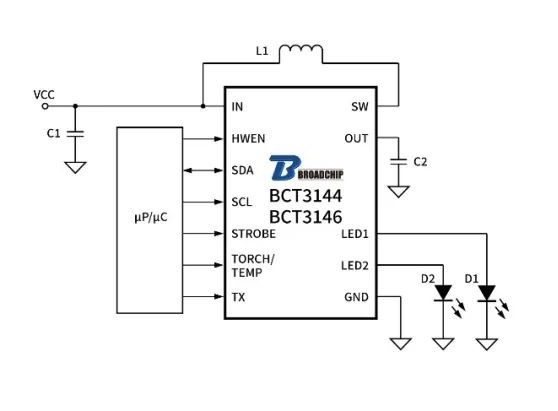

電感升壓拓?fù)溟W光燈驅動優勢，BCT3144/BCT3146的典型應用：
1. BCT3144支持雙路1.5A恒流輸出（ILED1+ ILED2）或單路1.5A恒流輸出
2. BCT3146支持雙路2A恒流輸出（ILED1+ ILED2）或單路2A恒流輸出

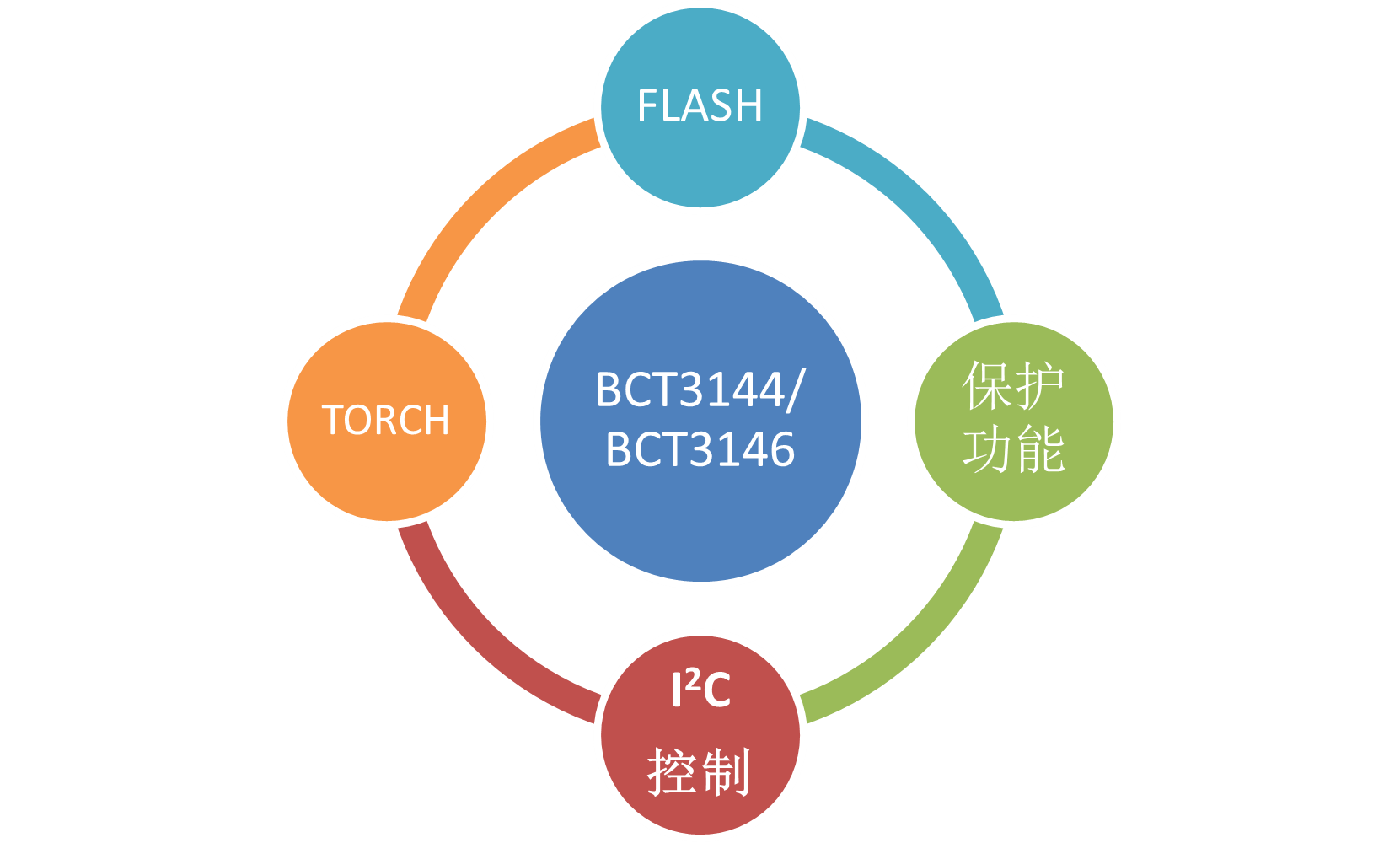

閃光燈驅動模式控制：

BCT3140/3142
BCT3144/3146


閃光驅動IC應用場景

閃光驅動IC除了可以應用于閃光、照明、手電筒場景，也能用于眼球追蹤、紅外燈驅動等功能，還可廣泛用于智能門鎖、掃地機器人、ARVR等市場領域。
