【芯品推薦】BCT3144雙路閃光燈驅動芯片
廣芯
2024.01.31
4894
相機功能是手機的重要功能之一，為解決低照度環境、人像等拍攝效果差問題，手機開始配置LED閃光燈驅動芯片。從2002年第一臺搭載LED閃光燈三洋SCP-5300開始，閃光燈手機已發展超過20年，最初，閃光燈驅動芯片的驅動電流相對較小，只有幾百毫安。隨著LED技術的不斷發展，高功率的LED燈珠出現，為了實現更好的拍照效果，如拍攝遠距離、拍攝廣景等，LED驅動芯片的電流逐漸增加，從幾百毫安到幾安培甚至更高。目前常見的驅動芯片的電流有0.7A，1A，1.5A，2A等。
廣芯電子閃光燈驅動芯片產品線已有多個規格產品匹配不同客戶的應用需求，本文重點介紹BCT3144，1.5A雙路閃光燈驅動芯片產品。
BCT3144介紹
BCT3144在BCT3146基礎上只是降低了電流驅動能力，讓成本更加優化，產品性價比更高，BCT3144支持雙路1.5A恒流輸出（ILED1+ ILED2）或單路1.5A恒流輸出，支持手電筒、閃光燈和IR紅外三種模式。
通過I2C控制，BCT3144可實現對閃光和手電筒128級的調光等級，并靈活調節LED1和LED2之間的電流比。
通過寄存器還能配置以下功能：
Flash閃光燈模式相關配置：LED1/2使能、Flash電流、硬件Flash的Strobe引腳使能（控制strobe 腳可以連續閃光）、內部Flash模式使能、工作頻率2MHz/4MHz可選、Flash保護時間、IVFM電池電壓監視。
Torch手電筒相關配置：LED1/2使能、Torch電流、硬件Torch引腳使能、內部Torch模式使能、Torch Ramp時間。
IR紅外模式相關配置項：硬件Flash的Strobe引腳使能、Strobe觸發方式、Flash電流、LED1/2使能。
其它配置：Standby待機模式、TX引腳使能（射頻功率工作時自動降低Flash電流至Torch電流）、software reset軟件寄存器復位。
保護配置：欠壓鎖定、限流1.9A/2.8A、LED短路保護、TEMP的NTC負溫度熱敏電阻監視保護、Temp短路保護、Temp開路保護。
BCT3144支持OVP輸出過壓保護、TSD過溫保護、Vout短路保護
工作狀態描述：
當Vout-Vled>400mV，系統工作在Pass mode；
當Vout-Vled<400mV，系統工作在Boost mode；

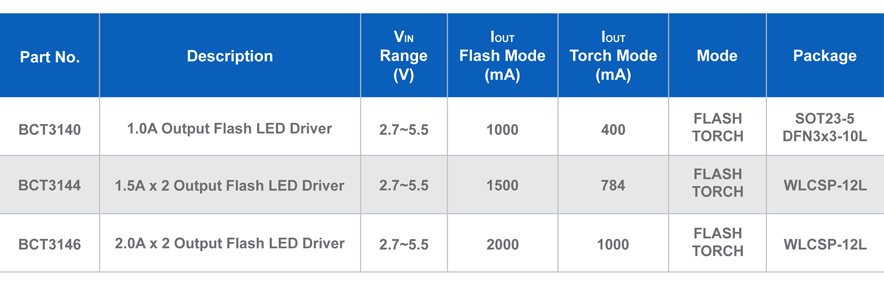

廣芯電子閃光燈驅動芯片列表

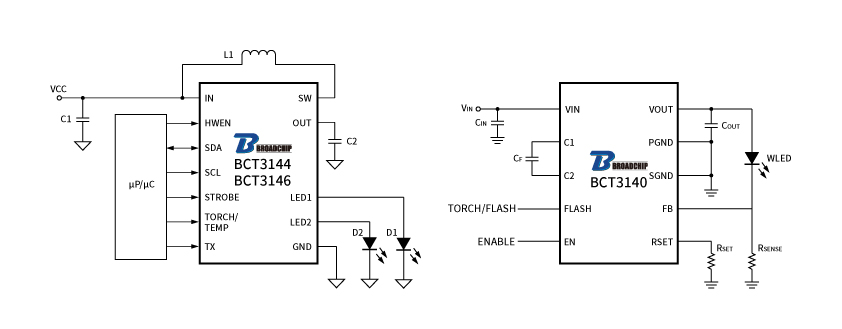

廣芯電子閃光燈驅動芯片典型應用電路對比如下：

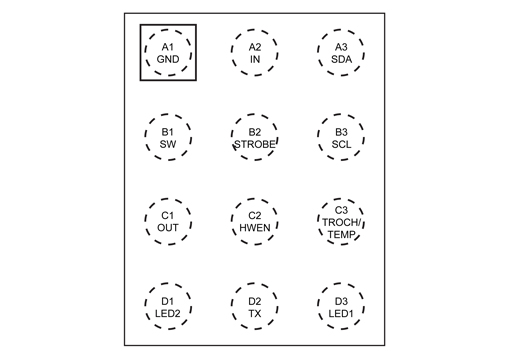

BCT3144采用CSP封裝，管腳分布如下（Top View）：
