【芯品推薦】BCT4480多功能、高集成度Type-C接口SOC芯片
廣芯
2023.12.20
4809
隨著智能終端越來越薄，空間越來越緊密，3.5mm的耳機插孔逐漸被取消，而僅剩下的Type-C充電接口則成了唯一的進行多功能切換的傳輸口。需同時滿足數據傳輸和模擬音頻轉換，并需要針對現在主流的Type-C接口支持正反插。
BCT4480是一款多功能高性能USB Type-C多媒體開關，傳遞USB信號、高保真音頻信號、DP輔助信號和模擬麥克風信號，能自動檢測插入的耳機插頭的類型，并根據檢測結果自動配置相應開關。

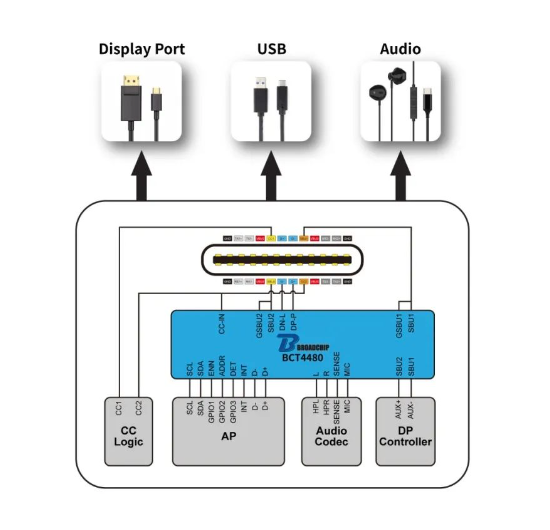

應用框圖如下
BCT4480是高集成度，多功能高速開關解決方案，該芯片集成了I2C寄存器與使能控制，中斷請求，CC檢測與狀態輸出，USB和音頻信號切換開關，并集成了MIC類型檢測以及邏輯控制以及相應的MIC和AGND的切換開關。
在外接Type-C插口一側的所有引腳，均支持OVP過壓保護功能，所有數據接口均支持20V耐壓。當Vbus與這些引腳發生意外短路時，可以有效，快速地保護device內部電路。
BCT4480采用小型WLCSP芯片級封裝，尺寸僅為2.235mm x 2.275mm，面積非常小而且薄?？蓮V泛應用于智能手機，智能平板，頭帶耳機設備，筆記本電腦，藍牙音箱，車載多媒體等等。
BCT4480的主要特征參數如下：
電源電壓：2.7V~5.5V
USB開關電阻：3.0Ω
USB開關差分帶寬：950Mhz
音頻開關電阻：1.0Ω
音頻信號電壓范圍：-3V~3V
音頻開關THD: -110dB（32Ω負載）
耳機AGND開關電阻：50mΩ
對外端口耐壓：20V
OMTP和CTIA自動識別和切換功能
端口過壓保護功能
支持Audio Sense路徑

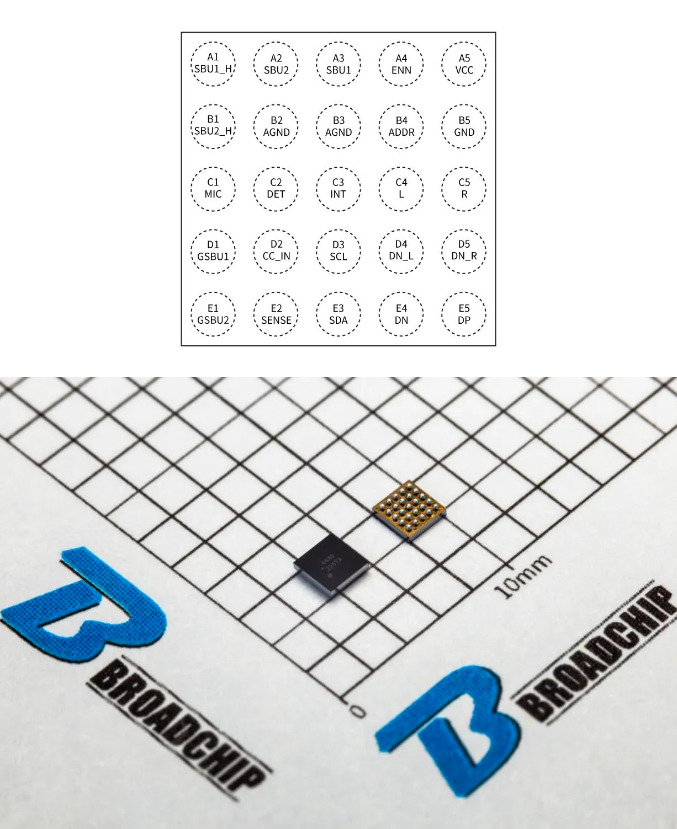

BCT4480的管腳圖如下

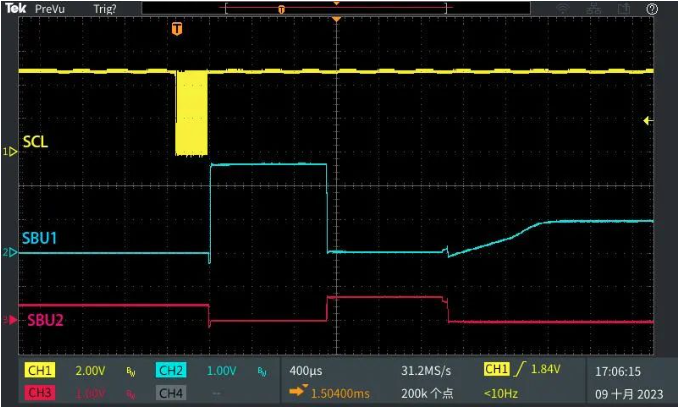

BCT4480作為一個USB和音頻的切換開關，具有一個非常重要的功能，那就是模擬耳機的MIC和AGND自動識別功能，下圖是插入耳機后，系統發起的自動識別過程波形圖，BCT4480識別到了耳機的MIC和AGND，并把MIC和AGND開關切換到了正確的位置。
