廣達天下，芯創未來
【芯品推薦】BCT1473/BCT1477 ACOT架構 17V 3A 高壓DCDC
廣芯
2023.12.20
4829
廣芯電子專注于高性能模擬和混合信號集成電路芯片的設計、研發和銷售。多年的技術沉淀，形成了LDO、DCDC、充電管理、模擬開關、放大器、電平轉換、LED驅動等多條產品線，廣泛應用于手機、平板、安防、智能家居、家電、通信、工業控制等領域。

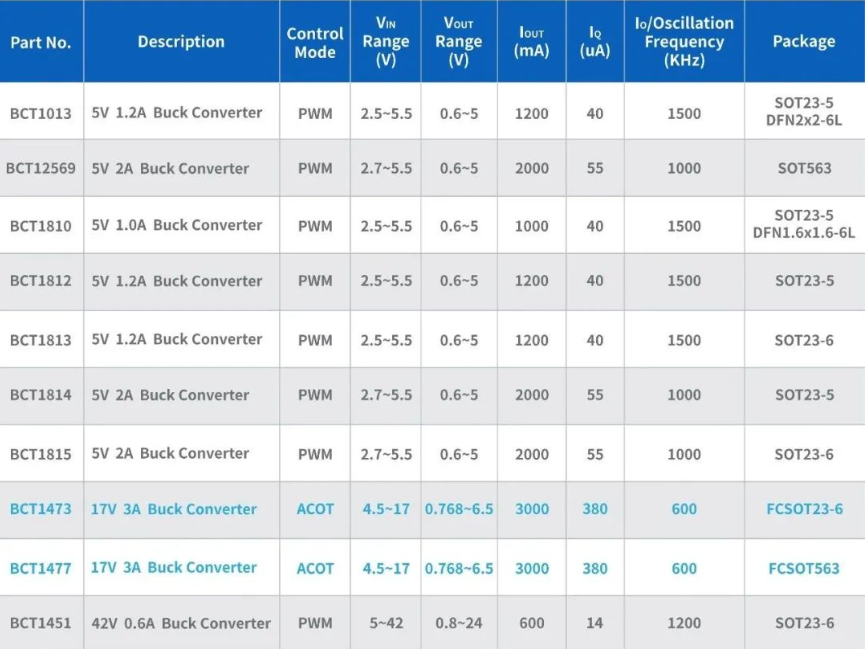

廣芯電子DCDC產品線，產品布局目前包括5V 1A/1.2A/2A，42V 0.6A，以及17V 3A高壓產品BCT1473、BCT1477。
BCT1473/7作為高壓同步降壓DCDC ，芯片內置了90mΩ和50mΩ的兩個大功率MOS管。由于采用了先進的ACOT架構，一方面具有超快的響應速度，能減少因負載電流快速變化帶來的輸出抖動，另外也允許使用極低ESR的輸出電容進一步減小輸出紋波。
BCT1473/7在輕載時會進入類似PSM的模式，確保輕載時擁有很高的效率。BCT1473/7還集成了上電復位、軟啟動、欠壓保護、過流保護、過溫保護等豐富的功能。
BCT1473采用了較傳統的FCSOT23-6封裝，BCT1477則采用了更緊湊的FCSOT563封裝。

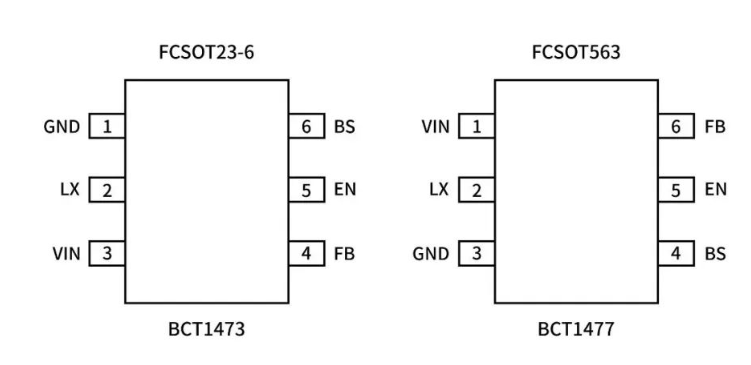

BCT1473和BCT1477的管腳分布如下

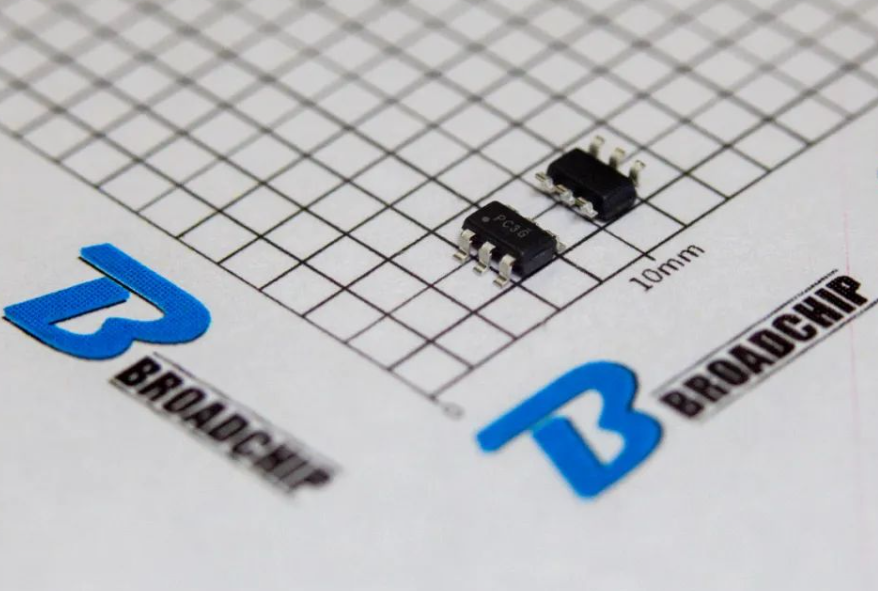

↑ BCT1473

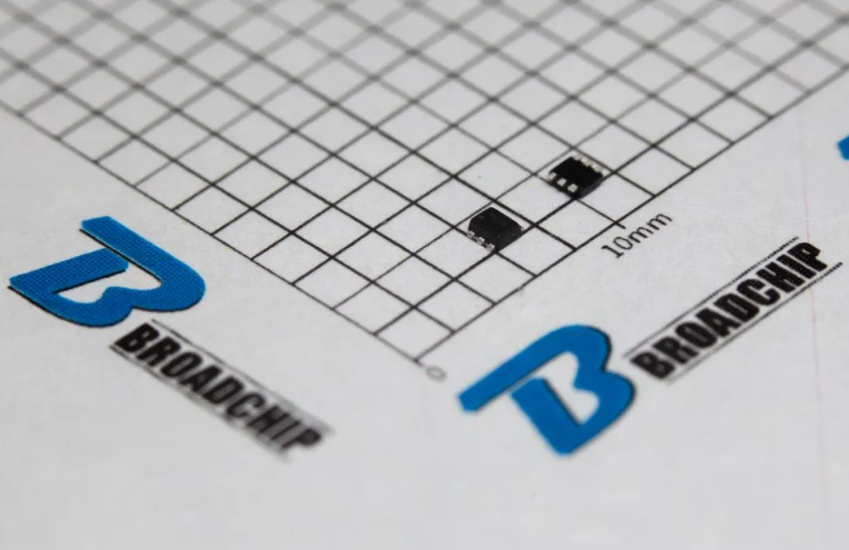

↑ BCT1473

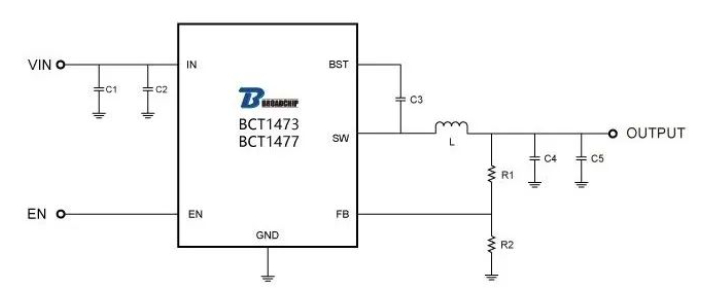

BCT1473/7的典型應用電路如下圖
